一、10kv柱上真空断路器操作顺序您好，根据您的问题，10kv户外真空断路器可以通过以下方法操作： 1、通过真空断路器的控制回路与变电所的控制屏相连，在变电所内可以控制该断路器，收集信号，保护等功能。 2、该断路器带上PT电源，在杆上安装简

一、10kv柱上真空断路器操作顺序

您好，根据您的问题，10kv户外真空断路器可以通过以下方法操作：

1、通过真空断路器的控制回路与变电所的控制屏相连，在变电所内可以控制该断路器，收集信号，保护等功能。

2、该断路器带上PT电源，在杆上安装简易控制器，控制器上有分合闸信号等，实现就地操作。

3、断路器配上智能控制器电源等，可实现就地，遥控操作，或可通过控制器短信功能实现手机操作，通过GPRS功能传送，全面实现智能电网监控操作等。

二、10kv柱上断路器具备保护整定功能吗

10kv 柱上断路器本身并不具备保护整定功能，它的主要作用是在配电系统中实现开关、分断和接通电流。然而，10kv 柱上断路器可以与其他保护设备（如微机保护器或继电器）配合使用，以实现保护整定功能。这些保护设备可以根据设定的参数对电路进行监测，当发生短路或过载等异常情况时，触发断路器动作，实现对电路的保护。所以，10kv 柱上断路器不具备独立的保护整定功能，但可以通过配合其他保护设备实现保护整定。

三、电杆断路器需要哪些材料

电杆断路器简称柱上真空断路器。安装材料包括，避雷器，引下线，接线端子，抱箍或者横刀，接地线或者接地标贴，接地桩，铝扎线等材料。

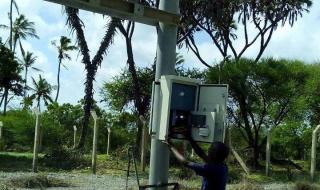

柱上断路器

四、柱上断路器智能终端控制器说明书

1、ME-MT 智能型模拟断路器使用方法（1）本仪器跳合闸电源电压为DC220V与DC110V两档，试验前必须选择好电压与输入电压一致。

2、（2）本模拟断路器可以模拟分相操作断路器，也可模拟三相操作断路器，跳合闸阻抗选择为400欧、200欧、110欧任意选择，当模拟分相操作断路器时，其跳合闸输入端子分别为A合、A跳、B合、B跳、C合、C跳；当模拟三相操作断路器时，其跳合闸输入端子为三跳、三合。另外，面板上还设有手动合闸和手动跳闸按钮，并设有跳合闸信号灯，分别为A合、B合、C合三个红色信号灯和A跳、B跳、C跳三个绿色信号灯，在模拟三相操作断路器时，A、B、C三相信号灯同时明灭。

3、（3）在模拟回路中设有继电器A、B、C各输出一组转换触点，动断触点闭合或断开触点断开的触点与操作电源完全隔离，可与微机型继电保护试验设备进行配合。

4、（4）模拟断路器可模拟跳闸和合闸时间，时间设置为拨码开关设置，精度高。跳闸时间设置范围为20-200ms，合闸时间设置范围为20-100ms。
