双开双控怎么接双开双控开关的接线

2026-01-15 15:239547 贯兰梦

一、双开双控怎么接双开双控开关接线方法：1、先将一个双控开关的中间接线柱连接到火线。2、再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱。3、零线则直接连接到灯头的

一、双开双控怎么接

双开双控开关接线方法：

1、先将一个双控开关的中间接线柱连接到火线。

2、再将另一个双控开关的中间接线柱连接到灯头(或螺口灯头的中心舌片)，然后连接来回线，也就是用两条绿色导线任意连接上下两个接线柱。

3、零线则直接连接到灯头的另一个触点(或螺口灯头的螺纹)就完成连接了。

1、我们通常都是把双控开关上的两个开关点连接到一个回路上，这种方式其实是错误的，正确的做法应该是把一个双控开关里面中间线柱接到火线上去，然后再把另一个双控开关的线柱接到灯上，后面连接回线，也就是两根绿色的导线连接线柱，零线直接连接灯的另外一个点，这样就连接完成了。

2、开关接好后我们可以检测下，先把开关固定到线盒上，装好面板。千万不能把开关同时接到零线和火线上，如果灯没亮的话就说明没有接好，需要断电重新连接。

1、双控开关一般标有L，L1，L2三个接线柱。当L端进线时，L1和L2有一端和L接通，按动开关后，L1和L2的另一端和L接通。

双开双控开关的接线

2、先用钳子将要接的线剥好皮，注意不要留有太长线头，以免触碰。

3、以左端开关的L接线柱作为火线输入，两个开关的L1和L2分别对应接线，然后将右边开关L接线柱接至照明灯一端，照明灯另一端接零线。

4、为安全起见，接好线后一定注意将两侧的线头用绝缘胶带包裹好，防止漏电。

5、留出的火线与零线接上插头，到这一步就完成了整个双控开关的接线，双开双控开关就安装成功了。

双开双控接线端子有6个分别是两L1、L11、L12、L2、L21、L22。电源火线和两个灯的控制线一同下入第一个双联双控开关线盒里，然后再配两个颜色一样的四根线和两根灯控制线一同下入第二个开关线盒里。

电源火线接入第一个开关L1和L2上，两根同一种颜色电线接到L11、L12和L21、L22上，两个控制线接到第二个开关L1L2上可以了。

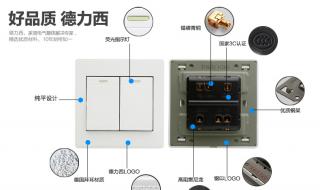

双开双控开关的接线
