压力表与压力容器之间阀怎么连接压力表接头

2026-01-14 23:071911 逮谷之

一、压力表与压力容器之间阀怎么连接1、压力表和压力容器之间一般有2种方式，一种是法兰，一种是螺纹。2、压力表国内最常用的法兰形式是DN25的法兰，少量如ISOTANK等可能有英制1吋的法兰，另一种是螺纹接头，常用按公制M20×1.5mm，少

一、压力表与压力容器之间阀怎么连接

1、压力表和压力容器之间一般有2种方式，一种是法兰，一种是螺纹。

2、压力表国内最常用的法兰形式是DN25的法兰，少量如ISOTANK等可能有英制1吋的法兰，另一种是螺纹接头，常用按公制M20×1.5mm，少数有英制1/2吋。其它定制的不同规格的法兰或螺纹也偶有出现，但是不多，主要出现在一些设备上自带小表盘压力表的接头。

二、普通压力表丝口是多大

1、压力表接头螺纹尺寸：公制螺纹:Ma*b ，英制螺纹:G*″，美制螺纹: *″NPT（电磁流量计）(压力变送器)；

2、公制：

M20×1.5。“20”代表接头有螺纹处的直径是20mm；“1.5”代表螺牙和螺牙之间的距离为1.5mm；“M”代表牙尖角为60°的管螺纹；

在一般情况下，φ40的连接螺纹尺寸为M10×1；φ60的连接螺纹尺寸为M14×1.5。φ100、φ150的连接螺纹尺寸为M20×1.5。

3、英制：

G1/2″。“″”代表英寸1″=25.4mm“G”代表牙尖角为55°的非自密封管螺纹“1/2”为连接管道的直径大小一般有：G1/2”。

一般情况下，φ100、φ150使用此螺纹G1/4”，φ60使用此螺纹G1/8”、G3/4”、G3/8”、ZG1/2″（R1/2″）、“ZG”（R）代表牙尖角为55°的非自密封锥管螺纹。

4、美制：1/2″NPT “NPT”代表牙尖角为60°的自密封椎管螺纹。

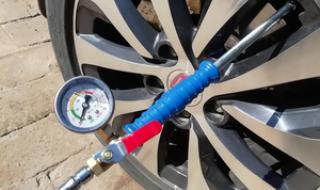

压力表接头

三、为什么压力表不能用生料带

1、因为一般采用端面垫片密封，或用耐高压厌氧胶、密封胶螺纹填隙密封，不能取用生料带密封。

2、压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见，一般采用端面垫片密封，或用耐高压厌氧胶、密封胶螺纹填隙密封。

四、压力表上的表头怎么接线

接线原则是根据仪表的功能和测量要求确定的，一般来说，压力表上的接线通常有以下几种方式：
1. 两接头式：压力表上通常有两个接头，一个用于测量接口，连接被测介质，另一个用于电气接口，连接测量仪表。在这种接线方式下，压力表通常会有两个线夹或者插针供电连接。
2. 三线式：压力表上有三个接头，适用于测量和供电分离的场合。其中两个接头用于供电，一般为正、负极端，另一个接头用于信号输出。
3. 四四线式：适用于长距离传输和抗干扰要求较高的场合。其中两个接头用于供电，另外两个接头用于信号输出。
需要根据具体情况选择合适的接线方式，注意接线的正确性和稳定性，以保证压力表的正常工作。建议在操作时，参考压力表使用说明书或咨询厂家进行接线。
