一、自力式安全阀工作原理1、自力式控制阀又称直接作用控制阀，是一大类不需要额外能源驱动的控制阀。它是一类把测量、控制和执行功能合为一体，利用被控对象本身能量带动其动作的控制阀，分为直接作用式和带指挥器作用式两大类。直接作用的自力式控制阀得过

一、自力式安全阀工作原理

1、自力式控制阀又称直接作用控制阀，是一大类不需要额外能源驱动的控制阀。它是一类把测量、控制和执行功能合为一体，利用被控对象本身能量带动其动作的控制阀，分为直接作用式和带指挥器作用式两大类。直接作用的自力式控制阀得过程本身的压力或压差来驱动控制阀动作，也可用温包式检测元件将温度转换为压力，然后驱动控制阀动作。

2、工作原理

3、介质要求

4、自力式控制阀对被控介质有一定要求，例如，自力式压力控制阀的被控介质温度应低于某一规定值，介质应干净，当介质温度较高时。

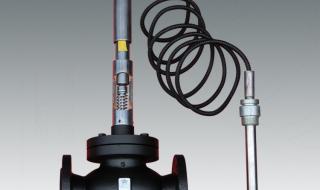

自力式温度控制阀

5、温度要求

自力式温度控制阀

6、例如，用于蒸汽或150℃以上的液体时，应设置冷凝器，使进入执行机构比较器内的介质温度低于规定值。

二、氮封自力式调节阀原理

氮封自力式调节阀是一种利用氮气作为密封介质的调节阀。其原理是通过调节氮气的压力来控制阀门的开启程度，从而实现流体的调节。当氮气压力增加时，阀门关闭；当氮气压力减小时，阀门打开。通过不断调节氮气压力，可以实现对流体流量、压力等参数的精确控制。这种调节阀具有自动调节、稳定性好、响应速度快等优点，广泛应用于工业生产过程中的流体控制系统。

三、自力式压力调节阀原理是什么

1、自力式压力调节阀工作原理（阀后压力控制）工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式（阀后）压力调节阀的工作原理。

2、自力式压力调节阀工作原理（阀前压力控制）工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。同时P1经过控制管线输入到执行器的上膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀前压力。当阀后压力P1增加时，P1作用在顶盘上的作用力也随之增加。此时，顶盘的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，直到顶盘的作用力与弹簧的反作用力相平衡为止。这时，阀芯与阀座的流通面积减大，流阻变小，从而使P1降为设定值。同理，当阀后压力P1降低时，作用方向与上述相反，这就是自力式（阀前）压力调节阀的工作原理。

3、自力式温度调节阀工作原理（加热型）

温度调节阀是根据液体的不可压缩和热胀冷缩原理进行工作的。加热用自力式温度调节阀，当被控对象温度低于设定温度时，温包内液体收缩，作用在执行器推杆上的力减小，阀芯部件在弹簧力的作用下使阀门打开，增加蒸汽和热油等加热介质的流量，使被控对象温度上升，直到被控对象温度到了设定值时，阀关闭，阀关闭后，被控对象温度下降，阀又打开，加热介质又进入热交换器，又使温度上升，这样使被控对象温度为恒定值。阀开度大小与被控对象实际温度和设定温度的差值有关。

4、自力式温度调节阀工作原理（冷却型）

冷却用自力式温度调节阀工作原理可参照加热用自力式温度调节阀，只是当阀芯部件在执行器与弹簧力作用下打开和关闭与温关阀相反，阀体内通过冷介质，主要应用于冷却装置中的温度控制。

5、自力式流量调节阀工作原理

被控介质输入阀后，阀前压力P1通过控制管线输入下膜室，经节流阀节流后的压力Ps输入上膜室，P1与Ps的差即△Ps=P1-Ps 称为有效压力。P1作用在膜片上产生的推力与Ps作用在膜片上产生的推力差与弹簧反力相平衡确定了阀芯与阀座的相对位置，从而确定了流经阀的流量。当流经阀的流量增加时，即△Ps增加，结果P1、Ps分别作用在下、上膜室，使阀芯向阀座方向移动，从而改变了阀芯与阀座之间的流通面积，使Ps增加，增加后的Ps作用在膜片上的推力加上弹簧反力与P1作用在膜片上的推力在新的位置产生平衡达到控制流量的目的。反之，同理。
