时间继电器有线圈断电后再延时的吗 断电延时时间继电器

2026-01-15 04:283994 陆情韵
一、时间继电器有线圈断电后再延时的吗1、不一样，两个概念。断电延时和断开延时的区别：断电延时指的是定时器的线圈断电以后，定时器的触点（包括常开和常闭）会延迟一段时间动作，这个“断电”针对的是线圈，对象是线圈。断开延时分两种情况：2、1〉在通

一、时间继电器有线圈断电后再延时的吗

1、不一样，两个概念。断电延时和断开延时的区别：断电延时指的是定时器的线圈断电以后，定时器的触点（包括常开和常闭）会延迟一段时间动作，这个“断电”针对的是线圈，对象是线圈。断开延时分两种情况：

2、1〉在通电延时中（通电针对的是线圈），断开延时说的是定时器线圈得电以后，常闭触点会延迟一段时间再断开（断开针对的是常闭触点）；

3、2〉在断电延时中（断电针对的是线圈），断开延时说的是定时器线圈断电以后，已闭合的常开触点会延时一段时间再断开（断开针对的是常开触点）；断电延时和通电延时是平级关系，针对的对象都是线圈；而断开延时和断电延时是从属关系，断开延时针对的对象是触点。

二、请教各位大师：时间继电器的断电延时型与断开延时型的区别

时间继电器分通电延时和断电延时。区别工作状态不一样。

1、断电延时就是当继电器线圈通电时常开或常闭，瞬间闭合或断开，继电器线圈断电后，开始延时，原来瞬时闭合或断开的触点，仍然保持闭合或断开的状态。延时结束后继电器恢复到以前的工作状态。

断电延时时间继电器

2、通电延时就是当继电器线圈通电时，通电延时常开和常闭，到达设定时间动作，即常开变常闭，常闭变常开。当通电延时时间继电器线圈断电后，触点复位到初始状态。

三、断电延时时间继电器的常开触点是在通电时

常开触点是在继电器不通电时的状态为断开，通电时为闭合。这种触点与线圈通电同步的触点动作叫即合丶即断触点。时间继电器，是由定时机构控制继电器线圈通断电的。延时常开触点的"延时"是在线圈通电时不马上闭合，而是延迟一段时间才闭合。延时开和延时闭都是触点与其线圈通电丶断电不同步的而已。所以断电延时继电器的常开触点动作应是在线圈断电时𨒂迟后的。

四、带复位的时间继电器

这个复位功能是时间继电器接通电源后，时间继电器开始计时工作，在此时接通3、4复位功能脚（只能接无源开关，严禁接入电源），时间继电器延时触点将回到初始位，计时数清零。如果断开3、4复位功能脚，时间继电器将重新计时。

断电延时时间继电器

其实这个断电延时继电器的复位功能，是一个辅助功能，是一个扩展，可以在电路中根据实际控制要求来使用复位功能。

1、一般普通时间继电器断电都会自动复位。累积计时的时间继电器断控制电源不会复位，断工作电源会自动复位。

2、时间继电器现在大多是电子式的，很少有老式的皮腔延式的，电子式的里面有一块电路板，上面有时基电路和一个输出继电器，简单的延时导通或延时断开就是选择时间继电器的常开、常闭触点来完成，没有复位端，断电即可复位，通电开始计时，到达设定值时间继电器就动作并保持到断电。

3、时间继电器可分为通电延时型和断电延时型两种类型。通电延时继电器是指继电器线圈得电后，延迟一定时间后，继电器再闭合，断电时，线圈立即释放；断电延时继电器是指继电器线圈失电后，延迟一定时间，继电器线圈再释放。

五、怎样区分时间继电器通电延时还是断电延时

1、怎样区分时间继电器通电延时还是断电延时?

2、答:国产及其合资生产厂家所生产的延时继电器的型号并不是标准型号，每个延时继电器生产厂家都有一套自己的继电器型号表示方法，即使不同厂家继电器的型号有雷同，或者有些字母相同,但是继电器的型号含义并不一定相同。延时继电器的示意图见下图所示。

3、延时继电器的动作标记及含义说明见下图表所示。


4、就上图所示JSS1电子式时间继电器来说，在中间第三个框中是表示延时继电器的动作方式的。不标注字母号的是“通电延时继电器”，W表示为“往复式”，D:表示“断电延时继电器”。

5、最好是看自己所所以的不同厂家的说明书，或者联系生产厂家咨询，或者打技术支持电话求助。

6、延时继电器分为交流/直流许多型号，它也是一种利用小控制电流来扩大比较大的控制对象的装置。对于需要得电延时或断电延时继电器最简单的方法，就是测量它的两组微型输出常闭、常开触头的处于的位置。

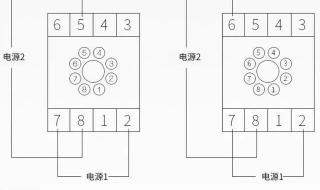

7、现在的延时继电器基本上都是8脚插件式的，一般②~⑦为继电器的电源输入端；①、③、④为一组，①为公共接线端子；⑤、⑥、⑧为另一组继电器控制触头，⑧为公共接线端子。

8、在继电器②~⑦不接通工作电源时，测量它们两组中的任意一组的状态；例如①与④在不通工作电源时，此时用万用表电阻档位测量它为常闭状态，而此时将继电器的工作电源电压加到②与⑦中，如果它此时由原来常闭状态变成常开状态，则说明这个延时继电器为得电延时继电器。

9、继电器的形式多种多样，有经过延时后必须人工手动复位，才能够进行下一个动作的，有双时间延时自动循环的，有单循环的等等。使用者如果玩的多，则可以灵活应用它们之间的互换关系进行某一些自动控制。

10、技术与知识、经验的积累很重要，没有一个人是天生我材必有用的。

11、以上为个人观点，这里仅供提问者参考一下，希望对提问者有一点帮助。

12、知足常乐2019.7.5日于上海
