水平线pcb是什么 pcb检测设备

2026-01-14 19:217441 魏笑柳
一、水平线pcb是什么1、PCB水平线将各种功能的设备根据工艺流程顺序排列,其中,在现有的PCB基板与药液反应蚀刻工序过程中,需要对药液进行加热处理。2、PCB是PrintedCircuitBoard的缩写，即印刷电路板，是一种非常重要的电

一、水平线pcb是什么

1、PCB水平线将各种功能的设备根据工艺流程顺序排列,其中,在现有的PCB基板与药液反应蚀刻工序过程中,需要对药液进行加热处理。

2、PCB是PrintedCircuitBoard的缩写，即印刷电路板，是一种非常重要的电子部件，是电子产品的重要组成部分。它是将电子元器件和电路连接在一起的载体，是传导电流和完成电子功能的媒介。

二、pcb爆板测试方法

1、PCB板人工目测

使用放大镜或校准的显微镜，利用操作人员视觉检查来确定电路板合不合格，并确定什么时候需进行校正操作。

优点：低的预先成本和没有测试夹具；

缺点：目前由于PCB的产量增加，PCB上导线间距与元件体积的缩小，这个方法变得越来越不可行；

2、PCB板在线测试

通过对电性能的检测找出制造缺陷以及测试模拟、数字和混合信号的元件，以保证它们符合规格，已有针床式测试仪和飞针测试仪等几种测试方 法。

优点：每个板的测试成本低、数字与功能测试能力强、快速和彻底的短路与开路测试、编程固件、缺陷覆盖率高和易于编程等。

缺点：需要测试夹 具、编程与调试时间、制作夹具的成本较高，使用难度大等问题。

3、PCB板功能测试

功能系统测试是在生产线的中间阶段和末端利用专门的测试设备，对电路板的功能模块进行全面的测试，用以确认电路板的好坏。

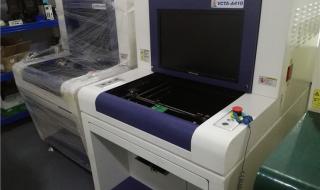

4、自动光学检测

也称为自动视觉检测，是基于光学原理，综合采用图像分析、计算机和自动控制等多种技术，对生产中遇到的缺陷进行检测和处理，是较新 的确认制造缺陷的方法。



5、自动X光检查

利用不同物质对X光的吸收率的不同，透视需要检测的部位发现缺陷。主要用于检测超细间距和超高密度电路板以及装配工艺过程中产生 的桥接、丢片、对准不良等缺陷，还可利用其层析成像技术检测IC芯片内部缺陷。它是目前测试球栅阵列焊接质量和被遮挡的锡球的唯一方法。

优点：能够检测BGA焊接质量和嵌入式元件，高精度产品内部情况;

缺点：成本高；

6、激光检测系统

它是PCB测试技术的最新发展。它利用激光束扫描印制板，收集所有测量数据，并将实际测量值与预置的合格极限值进行比较。这种技术 己经在光板上得到证实，正考虑用于装配板测试，速度己足够用于批量生产线。

优点：快速输出、不要求夹具和视觉非遮盖访问；

缺点：初始成本高、维护和使用问 题多是其主要缺点；

三、pcb焊盘拉力测试标准

PCB 焊盘拉力测试是一种用于评估印刷电路板（PCB）上焊点可靠性的测试方法。以下是一些常见的 PCB 焊盘拉力测试标准：



1. IPC-9701：这是 IPC（国际电子工业连接协会）制定的标准，用于评估焊点的机械可靠性。该标准规定了焊点的拉力测试方法和要求。

2. JEDEC J-STD-002：这是 JEDEC（电子元件工业协会）制定的标准，用于评估焊点的可靠性。该标准规定了焊点的拉力测试方法和要求。

3. MIL-STD-883：这是美国国防部制定的标准，用于评估焊点的可靠性。该标准规定了焊点的拉力测试方法和要求。



这些标准通常包括以下内容：



1. 测试设备：规定了使用的测试设备和工具，如拉力测试仪、镊子等。

2. 测试方法：规定了测试的步骤和方法，如焊点的选择、测试速度、测试方向等。

3. 测试结果评估：规定了如何评估测试结果，如焊点的拉力值、焊点的破坏模式等。

4. 测试报告：规定了测试报告的内容和格式，如测试日期、测试人员、测试结果等。



需要注意的是，不同的标准可能会有所不同，具体的测试标准应根据实际情况选择。同时，在进行测试前，应仔细阅读并理解相关标准，确保测试结果的准确性和可靠性。

四、pcb专利有哪些

01、一种PCB板直接覆码方法

002、PCB板印制网版处理线及处理方法

003、PCB板网版制作方法

004、一种PCB板定位装置

005、PCB板自动打标识装置

006、PCB板自动打标识装置

007、一种PCB丝印用钉床定位板

008、一种用于PCB板油墨丝印的网板

009、一种PCB板支撑固定架

010、一种锡膏印刷机的PCB板厚度调整装置

011、一种适用于多种PCB板的钉床

012、一种PCB小板丝印蓝胶助烤装置

013、PCB电路板制作专用激光打印机

014、一种用于PCB板的丝印台

015、FPCB锡膏印刷机的进板检测结构

016、一种PCB板印刷模

017、在线式PCB板自动盖章机

018、一种PCB板防焊油墨喷涂机

019、一种带除尘装置的PCB板印刷机

020、PCB超薄板丝印绿油定位装置

021、一种PCB可剥兰胶漏板印制装置

022、一种用于双面丝印超薄PCB的垫板装置

023、一种PCB板烤炉风速检测辅助装置

024、全自动视觉印刷机的PCB夹板压力调节装置

025、PCB板定位装置

026、一种用于PCB高速喷印的喷头阵列控制板

027、全自动视觉印刷机PCB板压片装置

028、一种新型PCB板用固化机

029、一种具自动开门功能的PCB板烘箱

030、一种PCB板印刷机用单镜头双光路视觉系统

031、一种PCB板安放架

032、焊接型PCB板的钢网

033、一种用于在PCB板上印刷贴片胶的钢网

034、具有双发热板的PCB热转印机

035、PCB板丝印设备

036、一种PCB板双面印刷装置

037、一种PCB板制备过程中改善油墨入孔的方法

038、一种用于超薄PCB双面丝印的垫板装置

039、一种0.2mmPCB薄板阻焊丝印装置

040、PCB板丝印用垫板

041、一种PCB板丝网印刷支撑治具

042、一种PCB板丝网印刷支撑平

043、一种PCB板蓝胶丝印装置

044、一种PCB板印刷机的六角高度调节装置

045、PCB板双面印刷装置

046、一种PCB板放置架

047、一种PCB板印刷机的自动清网检测装置

048、全自动视觉印刷机及其PCB板运送系统

049、超长PCB板印刷绿油的装置

050、PCB板二次装夹装置

051、PCB板焊膏印刷用钢网离网机构

052、全自动印刷机PCB薄板边支撑机构

053、全自动视觉印刷机PCB板夹具系统及构成方法

054、一种PCB板定位夹紧可快速更换的方法和治具

五、请问pcb设备有哪些分类

1、PCB设备大致可以分为三类：制作设备、检测设备和印刷设备。

2、制作设备用于制造PCB，包括切板机、打孔机、喷锡机和焊接设备等，用于完成PCB的切割、打孔、喷锡和焊接等工艺。

3、检测设备用于检测PCB的质量和性能，包括目检机、自动光学检测仪和X射线检测仪等，用于检测PCB的外观、焊点和元器件安装情况。

4、印刷设备用于印刷PCB的铜层图案和标识，包括丝网印刷机、装订机和烘干机等，用于完成PCB的印刷、装配和干燥等工艺。
